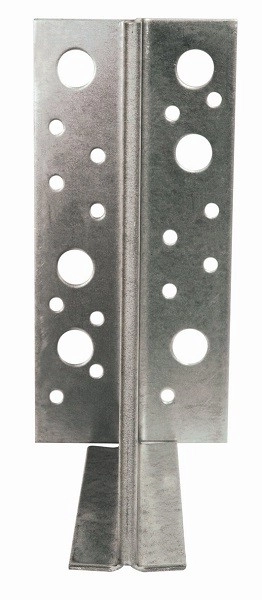

Étrier En âme Intérieure SIMPSON – A70xB155xC130 – ép.2 Mm – ETNM155/130/2

Le prix initial était : 12,65 €.Le prix actuel est : 8,86 €.

UGS : EKA30006 Catégories : Fixation – visserie, Sabot de charpente et connecteur

Livraison gratuite à partir de 25 €
Achats sans risque avec retours
Achetez de la qualité, achetez avec nous.
Service qui se démarque, en ligne et toujours opportun.

Description
Avis (0)

Matière:

– Acier galvanisé S250GD + Z275 suivant NF EN 10346
– Épaisseur 2 mm

Avantages :

– Assemblage invisible
– Fixation sur bois
– Mise en oeuvre optimisée conforme aux Eurocodes

Applications :

– Support Porteur : bois massif, bois composite, lamellé-collé
– Porté : bois massif, bois composite, lamellé-collé

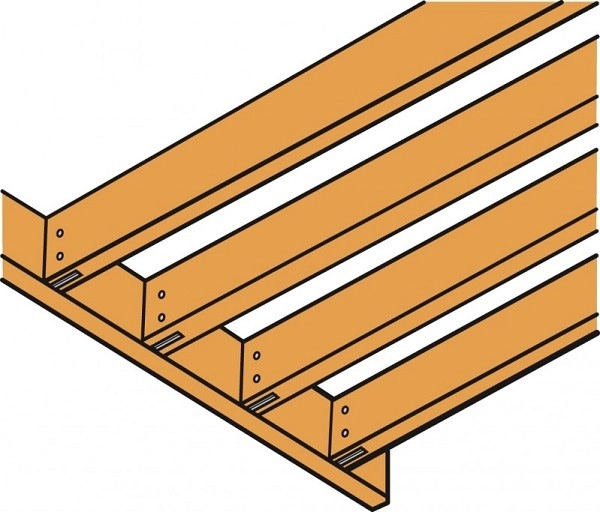

Domaines d’utilisation :

– Solives
– Pannes
– Poutres lisses et montants

Référence ETNM155/130/2:

Bois porté :

– Largeur [mm] : Min.70; Max.160
– Hauteur [mm] : Min.155; Max 230

Dimensions :

– Largeur A: 70 mm
– Hauteur B: 155 mm
– Longueur C: 130 mm
– Épaisseur: 2 mm

Perçages [mm] :

– Porteur : Nombre 6; TypeØ13; Nombre15; TypeØ5
– Porté : Nombre 2; Ø 12; TypeSTD12

Installation

1- Réaliser une entaille verticale dans la poutre portée (largeur 6 mm).
2- Identifier la position des broches sur la poutre portée.
3- Percer transversalement la poutre portée pour y insérer les broches (Ø12 mm).
4- Réaliser un lamage d’une profondeur de 4 mm dans le support. Ce lamage n’est pas obligatoire, il permet d’améliorer l’esthétique de l’assemblage.
5- Fixer l’étrier sur le support à l’aide de pointes ou de vis.
6- Présenter la poutre portée de manière à aligner les perçages de la poutre portée et ceux de l’étrier.
7- Mettre en place les broches.
