Pied De Poteau Fixe SIMPSON – A100xB150xC100xD130xF130mm – PPA150

Les pieds de poteau fixes PPA sont polyvalents, ils sont couramment utilisés dans les applications structurelles.

Matière

• – Acier S235 JR suivant NF EN 10025
• – Galvanisé à chaud suivant NF EN ISO 1461
• – Épaisseur : 4 mm.

Avantages

• – Ne nécessite aucun usinage
• – Compatible avec les tirefonds et goujons Simpson Strong-Tie
• – Reprise de charge en soulèvement
• – Hauteur réglable grâce à la tige à sceller.

Support

• – Porteur : bois massif, bois lamellé-collé, béton
• – Porté : bois massif, bois lamellé-collé, bois composite

Domaines d’utilisation

• – Poteaux de auvent
• – Pergola
• – Véranda

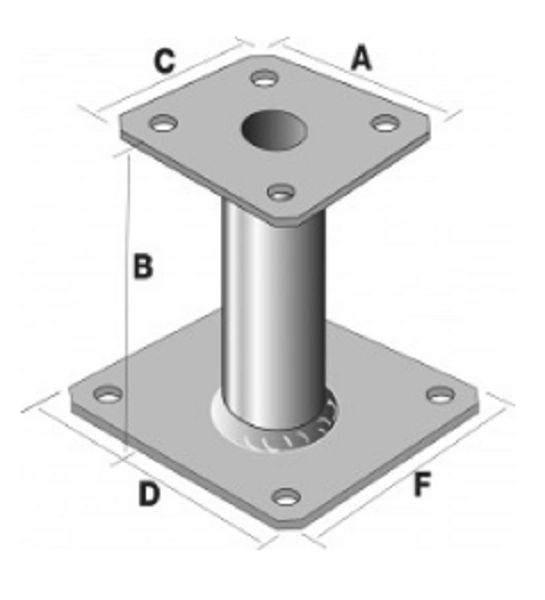

• Dimensions :

• – Largeur A: 100 mm
• – Hauteur B: 150 mm
• – Longueur C: 100 mm x D130 x F130 mm
• – Épaisseur : 4 mm

• Percages :

• Boulons : 8Ø12

• Valeurs caractéristiques descendantes [F1] [kN] : 76.1

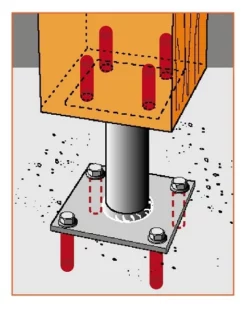

• Fixations :

• Sur poteau :

• – Tirefonds LAG Ø10×80.
• – Boulons

• Sur béton :

• – Cheville mécanique : goujon WA M10-78/5.
• – Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

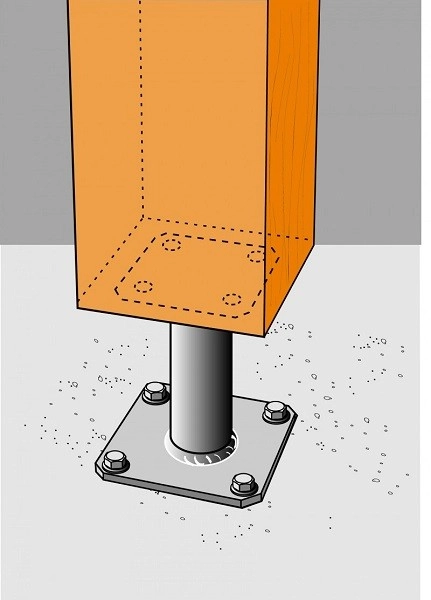

• Installation:

• Partie haute :

• 1. Placer la platine supérieure du pied de poteau sous le poteau
• 2. Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire)

• Partie basse :

• 1. Positionner le poteau verticalement dans la structure
• 2. Identifier la position des ancrages au sol sur le support
• 3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies
• 4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
