Pied De Poteau Réglable « prêt-à-fixer » SIMPSON – Kit Complet Avec Fixations – KIT FIX APB100

• Matière :

• – Acier S235 JR suivant NF EN 10025
• – Épaisseur : 4 mm

• Avantages :

• – Fourni avec les accessoires de fixation.
• – Ne nécessite aucun usinage
• – Réglable sur chantier

• Applications :

• – Support Porteur : bois massif, lamellé-collé, béton
• – Porté : bois massif, bois composite, lamellé-collé

• Domaines d’utilisation :

• – Poteaux de auvent
• – Pergola, terrasse
• – Véranda.

• Références KIT FIX APB100

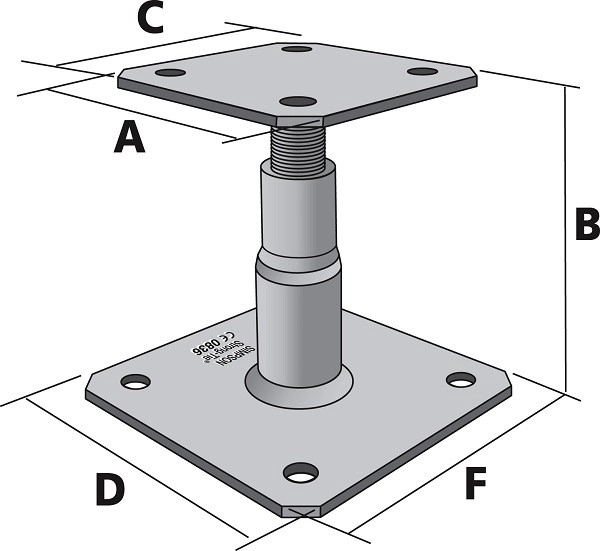

• Dimensions [mm] :

• – Largeur A: 100 mm
• – Hauteur B: 100-150 mm
• – Longueur C:100 mm
• – x D130 x F130
• – Épaisseur : 4 mm

• Finitions : Electrozinguage

• Valeurs caractéristiques – descendantes [F1] [kN] : 56.2

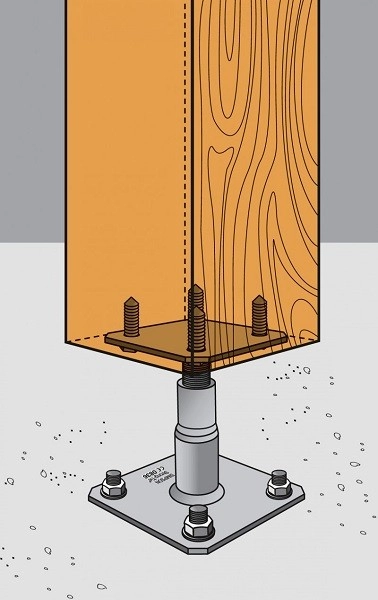

• Installation :

• Partie haute :

• 1. Placer la platine supérieure du pied de poteau sous le poteau
• 2. Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire)

Partie basse

• 1. Positionner le poteau verticalement dans la structure
• 2. Identifier la position des ancrages au sol sur le support
• 3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies
• 4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.

• ATTENTION : pour l’installation de ce pied de poteau, la section de bois maximale préconisée est 200 x 200 mm.
