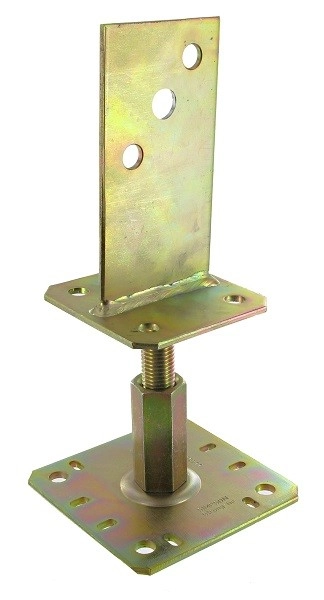

Matière
- – Acier S235 JR suivant NF EN 10025
- – Finition bichromaté suivant NF EN ISO 2081
- – Épaisseur : 4 mm.
Avantages
- – Conçu spécialement pour reprendre des efforts de soulèvement
- – Peut être réglé après la pose
Support
- – Porteur : bois, béton, acier (poteau 200 x 200 maxi)
- – Porté : bois massif, bois lamellé-collé, bois composite
Domaines d’utilisation
- – Auvent
- – Pergola
- – Véranda
- – Terrasse
- – Console

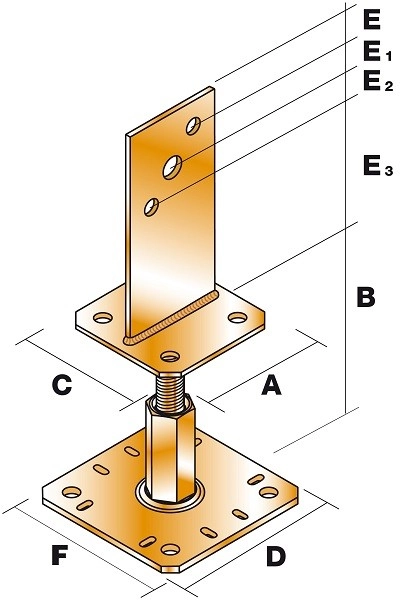

- Dimensions :
- – Largeur A: 100 mm
- – Hauteur B: 100 à 150 mm
- – Longueur C: 100 mm x D130 x E20 mm x E1 25 x E2 25 x E3 100 x F130
- – Épaisseur : 4 mm
- Percages :
- Âme :
- – Nombre : 1 et 2
- – Diamètre : Ø17 et Ø13
- Platine :
- – Nombre : 4
- – Diamètre : Ø12
- Valeurs caractéristiques [kN] :
- [Fr1] : 48.8; [Fr2] : 20.9
- Fixations :
- Sur bois :
- – Broches STD12 ou STD16
- – Boulons Ø 12 mm ou 16 mm suivant perçages
- Sur béton :
- – Cheville mécanique : goujon WA M12-104/5.
- – Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.
- Sur acier :
- – Boulons
- Installation:

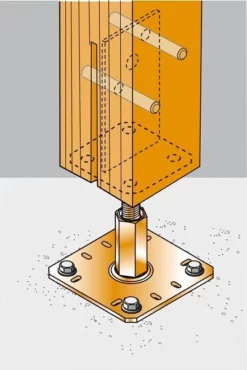

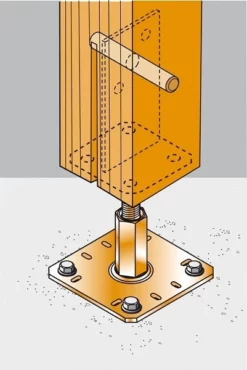

- Partie haute :
- 1. Réaliser une entaille verticale en âme du poteau (largeur en fonction de l’épaisseur de l’âme)
- 2. Identifier la position des broches (ou boulons) sur les flancs du poteau
- 3. Percer transversalement le poteau pour y insérer les broches (diamètre de perçage fonction du diamètre de la broche)
- 4. Positionner le pied de poteau en âme et insérer les broches.
- Partie basse :
- 1. Fixer le pied de poteau au poteau
- 2. Percer le support verticalement, au diamètre et à la profondeur préconisés
- 3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement
- 4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce dernier est coulé.
